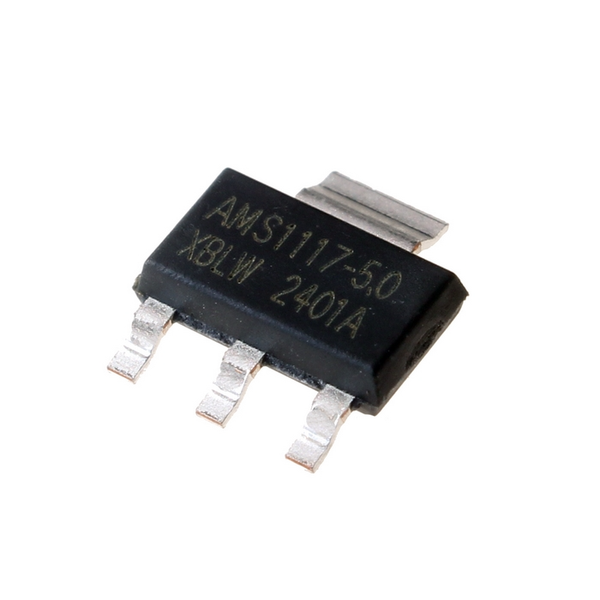

AMS1117-5.0

‎این چیپ‎ست در بسته بندی SMD تولید شده و در اکثر برد‎های الکترونیکی دیده می‎شوند. این آی‎سی برای ولتاژ‎های پایین طراحی و بهینه سازی شده است و می‎تواند تا جریانی درحدود یک آمپر را در خروجی خود مهیا سازد. همچنین دارای محافظ داخلی برای گرم شدن بیش از حد است و این تضمین می‎کند که در صورت اضافه جریان و یا اتصالی در برد آی‎سی رگولاتور نسوزد و در نتیجه چیپ اصلی و گران قیمت شما در اثر اضافه ولتاژ آسیب نبییند. ساختار به کار گیری معمول این گونه از رگولاتور‎ها به این گونه است که ابتدا ولتاژی ورودی مدار توسط یک منبع تغذیه سوئیچینگ تا حدود 5 یا 3.3 ولت کاهش میابد و خروجی منبع تغذیه سوئیچینگ ورودی چیپ مذکور خواهد بود. از ویژگی‎های دیگر این آی‎سی رگولاتور پایداری خروجی آن در دماهای متفاوت است.

مشخصات AMS1117-5.0

AMS1117-5.0 از خانواده رگولاتور LDO می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

• برند Advanced Monolithic Systems

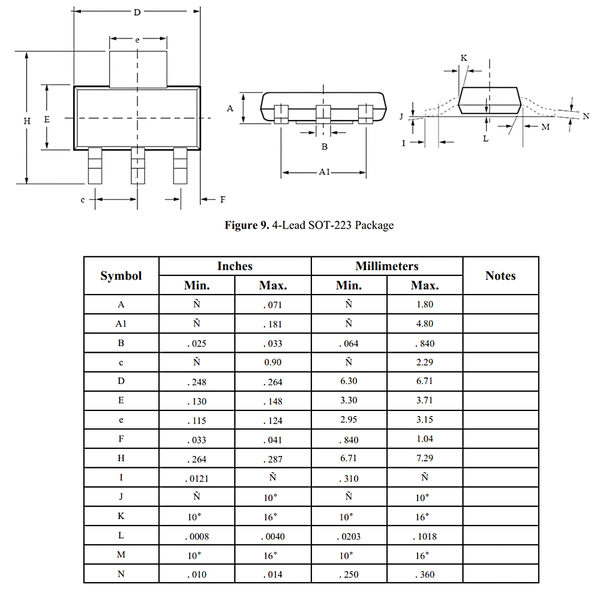

• پکیج SOT-223
• نوع خروجی Fixed
• ولتاژ رهایی 1.250 ولت
• جریان خروجی 1 آمپر
• نوع نصب روی برد SMD/SMT
• منفی یا مثبت Positive قطب
• حداقل دمای عملیاتی -20 درجه سانتیگراد
• حداکثر دمای عملیاتی +125 درجه سانتیگراد
• حداکثر ولتاژ ورودی 18 ولت
• حداقل ولتاژ خروجی 4.900 ولت
• حداکثر ولتاژ خروجی 5.100 ولت
• دقت 0.2 درصد
• حداقل ولتاژ ورودی 18 ولت
